电缆分线盒铝芯绝缘线明敷在温度高地区

2020-04-15 09:36:53

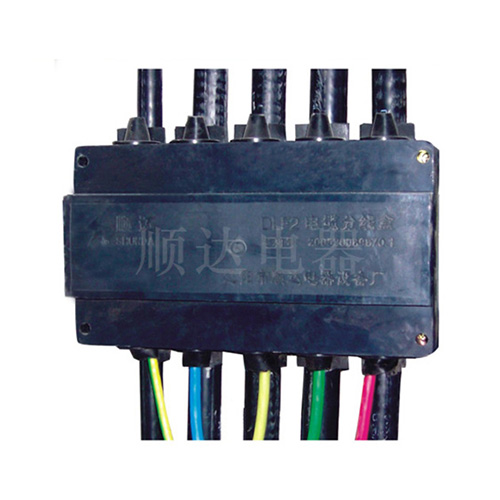

电缆分线盒是配线电缆或光缆的终端,连接配线电缆或光缆和用户线路部分,对主干线进行分支,具有重要的作用。分线盒可安装在桥架、箱体、管道、电缆沟等狭小的空间内,不占用建筑的有效使用面积,安装方便,不需要截断主电缆。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量,可按25mm2铝线计算。

导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。

分线盒的电气性能

(1)绝缘电阻

①在试验的标准大气条件下,任意两端之间及任一端子与金属盒体之间的绝缘电阻不应小于5×104MΩ。

②在条件试验后,任意两端之间及任一端子与金属盒体之间的绝缘电阻不应小于5×103MΩ。

(2)分线盒的接触电阻

①在试验的标准大气条件下,导线与接线端子之间的接触电阻不应大于5×10-3Ω。

②在条件试验后,导线与接线端子之间的接触电阻的增值不应大于3×10-3Ω。

(3)抗电强度

①在试验的标准大气条件下,任意两端子间及任一端子与金属盒体之间承受AC有效值500V时,1min内应无击穿和飞弧现象。

②在条件试验后,任意两端子之间及任一端子与金属盒体之间承受AC有效值500V时,30s内应无击穿和飞弧现象。
