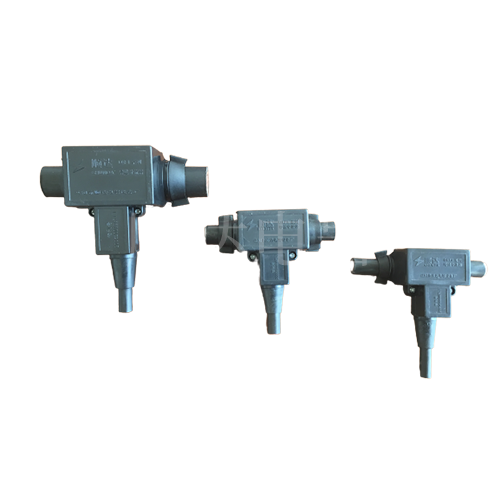

DXF1系列导线分流器

DXF1型系列导线分流器是完全可替代预制分支电缆的一种新型多规格单芯电缆（包括塑铜线）主支导线间的电流分配装置，可应 用在不同环境的电流分配工程中，主、支导线间实现安全可靠的连接而开发研制的一种新型可广泛使用的产品，规格从62电缆-3002 电缆，任意端做分支，并能够在一个主导线接点上分配处多个分支接点，它改变了传统的导线集中联接方法，它具有结构及凑，外型 美观，工程造价低，施工方便快捷，使用安全，绝缘可靠，可阻燃、防水、防尘、免维护等多项优点。

单芯电缆规格：62 -3002

在当前高层建筑中，输送电流方式各地区设计者还是按历史发展各个时期的产品设计。 其先后产品顺序是 1.电缆T接分线箱；2. 插接式母线槽；3.预制支分电缆；4.穿刺线夹；5.导线分流器、电缆分线盒；6.电缆分支器。

一、电缆T接分线箱，需要较大的施工现场和维护现场，箱体占用竖井面积大，浪费建筑有效空间，需要截断主电缆，增加故障点 ，降低导线容量，接触点不良。导体裸露，不防水，不防潮，不耐震动扭曲，并需要安装铜排，线鼻子，热缩管等附件，安装工序多 ，空间狭小，施工周期长。

二、插接母线槽，插接母线槽造价高，一般适用于配电间变压器与低压柜之间的连接，高层建筑竖井内安装插接母线槽，需要很 大的安装空间，且每层都要相连接，还有分支用插接箱，每多一个连接点就多一个故障点。插接母线槽不防水，不防尘，不耐抗震及 扭曲。插接箱连接处易出现松动。

三、预制分支电缆，是近几年来高层住宅广泛采用的产品，它于电缆T接分线箱及插接母线槽比较，占用建筑空间小，防水，防尘 ，抗震性良好。整体外型小，对使用环境要求不高，但整体造价比较高。它是由多种附件组合成的一种产品，如电缆拖挂器、吊具、 安装支架及夹具等，如其用单芯电缆制做时，安装支架夹具就要提防涡流的产生。预制分支电缆，安装需要专门的吊装设备，安装时 要求每层楼板开孔面积大，安装完后，楼层孔难以修补，分支接头安装时容易损坏，并且需要多人配合，安装费时费工。分支在订货 时需要提前一个月以上预定。制做前需要根据不同建筑的竖井实际测量尺寸，楼层高度及分支接点的位置，在加工制作生产后的预制 分支电缆具有不可变性。如需改变分支电缆的容量及长度，要报废整条电缆重新到厂家制作。

四、穿刺线夹。穿刺线夹是法国六十年代乡村农场放牧时，临时接线用的产品，它是连接电缆等截面积的一种输电方式。它具有 带电作业性能，可以在现场任何位置做分支。近几年国内厂家有生产该产品的，目前高层建筑配电方式还没有广泛采用该产品。主要 原因是该产品接触电缆面积太小，它是上下两端若干个针刺点相连接，且压紧方式只有一个螺柱，若主电缆与分支电缆截面积不相同 ，则易产生压接不实现象。且一但压接后针刺就不能再使用，原因是针刺点接触电缆而不是面接触电缆，易产生虚接，造成电缆温升 过高。目前高层建筑广泛采用YJV型号电缆，该电缆耐温升高，截流量大，且绝缘层强度高，一般穿刺线夹很难穿透。穿刺线夹质量好 坏，完全取决于制造厂生产工艺和选用的材料。进口产品工艺较好，材料好，但价格非常高。有些产品选材差，工艺落后，这就造成 该产品各个生产厂质量有很大差异，使用后难保供电的可靠性能。

五、导线分流器。是2005年研制开发的电缆配电装置，产品符合IEC529防护型式保护措施标准，是当时竖井及水平配电方式一种 全新的供电系统。电器防护等级达到IP63，特殊处理后可达到IP65。 它适用于多种规格单芯，铜、铝电缆（包括塑铜线）从主线不大 于150，——支线不大于502单芯各种电缆上任意点分支。改变了传统电缆分支几种连接方法。产品外形体积小，但是由于该产品在铜 材上打螺丝孔，且铜材硬度不够导致压线不紧；由于它的设计是直角出线，会在桥架里产生支线两次弯成直角出线；它的内部主、干 线连接是靠两片铜片通过点焊垂直连接，连接面较少，焊点更少，强电流通过会使产品过热。

六、电缆分线盒，它也是由2005年研制开发的电缆配电装置，电器防护等级达到IP63，特殊处理后可达到IP65。主要特点为一根 主电缆分支点上可分支出几个分支接点，可安装在桥架、箱体、墙面及电缆沟内，不占用建筑物的有效使用面积。它适用于从单芯、 多芯电缆分支。由于该产品内部型材为铝型材，由于铜、铝元素不同，通电后会产生电化反应，缩短产品使用寿命；电阻率不同，所 以产生热量不同，连接处容易产生故障。

七、电缆分支器，终上所述，电缆分支器研发人员吸取以上产品优点及现场工程技术人员反馈意见，一一攻克技术难题，于2008 年底获得国家知识产权局颁发实用新型zhuanli证书。zhuanli号：200820074773.4，该产品应用于电力配电系统的线缆分支、导线分流。适 用普通VV、YJV、NH-YJV、ZR-YJV及各种铠装铜芯电缆、铝芯电缆和BV导线。XLF铜系列线缆分支器、XLF铝系列线缆分支器。广泛应用 于高层建筑、市政设施、隧道、桥梁等供配电系统。
